產品名稱: 全自動切管機MC350CNC伺服
發布日期: 2019-03-06
點擊數: 3103
二維碼:
簡述:
張家港卓然機械全自動切管機伺服送料型MC350CNC
1.歐式設計,垂直滑道上下進退刀,具有鋸切穩定及高精度的特性
2.送料結構堅固,伺服電機、直線導軌、滾珠絲桿配合送料,確保工件表面不刮傷.
3.適用PLC控制器,觸控式屏幕及人性化操作面板,操作簡便.
4.特殊設計的主夾鉗,夾持力強使鋸切更穩,提高工作安全性.
5.V型交叉夾鉗適用于多支管材及棒材(選配)
6.冷卻液自動循環系統,延長鋸片使用壽命及切面光滑.
7滑道自動給油潤滑系統,確保機器運作穩定及效率
8.配備鋸切長度顯示裝置,鋸切數量設定與計數裝置,及無料停機裝置
9.配置鋸屑集中裝置,方便清理碎屑及維護.
10.可編輯設定同一支材料鋸切不同工件尺寸.
技術參數
項目/型號 |
MC315CNC |
MC350CNC |
MC425CNC |
|
鋸切電機功率 |
2.4/3kw |
4.5/5.5kw |
4.5/5.5kw |
|
主軸轉速 |
80/160RPM |
60/120RPM |
30/60RPM 60/120RPM |
|
夾鉗形式 |
左右/上下 |
左右/上下 |
左右/上下 |
|
冷卻馬達 |
40W |
40W |
40W |
|
夾鉗最大夾持 |
120mm |
120mm |
120mm |
|
適用鋸片 |
外徑 |
Φ300mm |
Φ350mm |
Φ400mm |
孔徑 |
Φ32mm |
Φ32mm |
Φ32mm |
|
銷孔 |
2*Φ11*PCD63mm |
2*Φ11*PCD63mm |
2*Φ11*PCD63mm |
|
送料長度(可定制加長) |
1200mm |
1200mm |
1200mm |
|
送料形式 |
伺服電機 |
伺服電機 |
伺服電機 |
|
伺服電機功率 |
1kw |
1kw |
1kw |
|
液壓泵電機功率 |
2.2kw |
2.2kw |
2.2kw |
|
最大油壓工作壓力 |
70kg |
70kg |
70kg |
|
機器外形尺寸 |
2860*1100*2000mm |
2860*1100*2000mm |
2860*1100*2000mm |
|
機器重量 |
1000kg |
1100kg |
1200kg |
主要配件情況
名稱 廠家
機器機架 自產
主要電器 臺灣臺安
液壓閥 臺灣七洋
電動機 無錫太湖
高壓油管 自產
調速閥 臺灣偉正
油泵 浙江鴻泰
直線導軌 臺灣PDF
滾珠絲桿 臺灣璟騰
行程開關 昌得
開關電源 臺灣明緯
軸承 哈爾濱軸承
13、伺服電機 日本三菱

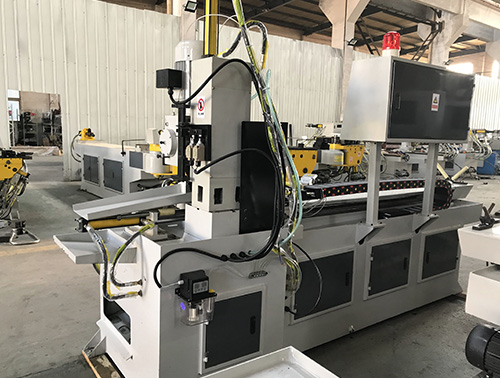

產品圖片:MC350CNC伺服型
